На стеклопакеты в России долгое время действовал ГОСТ 24866-99, но сейчас, как я понял, он отменён, и с июля 2012 года ввели новый ГОСТ Р 54175-2010, хотя на многих сайтах производителей стеклопакетов и окон по-прежнему написана информация о соответствии ГОСТ 24866-99.

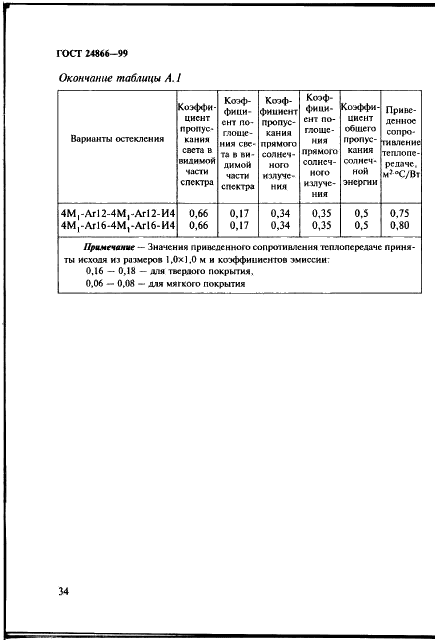

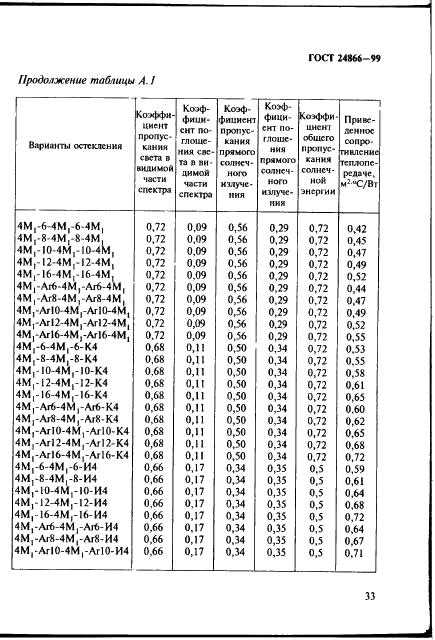

В старом ГОСТ 24866-99 была таблица оптических и теплотехнических характеристик стеклопакетов. Но в новом ГОСТ Р 54175-2010 её, похоже, убрали зачем-то. Страницы с характеристиками стеклопакетов из старого ГОСТ можно посмотреть здесь: первая, вторая, третья.

В таблице из старого ГОСТа собраны не все вариации сборки стеклопакета, как минимум там нет формул с использованием стекла 6 мм и нет «несимметричных» формул.

Поэтому я собрал и скомпоновал информацию с шести сайтов-производителей стеклопакетов (не путать с производителями окон) и одного сайта производителя окон, сделал две таблицы с характеристиками стеклопакетов.

Если в какой-то ячейке нет информации, значит производитель не указывал значение для этой формулы стеклопакета. Несколько значений в ячейке через точку с запятой — это значения разных производителей для соответствующей формулы.

Однокамерные стеклопакеты

Формула	Толщина, мм	Сопротивление теплопередаче, м²·°C/Вт	Коэффициент звукоизоляции, дБ
4-8-4	16	0,28
4-8Ar-4	16	0,3
4-8-4К	16	0,47
4-8Ar-4К	16	0,53
4-10-4	18	0,30-0,32; 0,32; 0,32; 0,29	23-25
4-10Ar-4	18	0,31
4-10-4К	18	0,49
4-10Ar-4К	18	0,55
4-12-4	20	0,32-0,34; 0,32-0,34; 0,3; 0,33; 0,32-0,34	25; 25; 25; 25
4-12Ar-4	20	0,32
4-12-4К	20	0,51
4-12Ar-4К	20	0,57
4-16-4	24	0,34-0,37; 0,34-0,37; 0,32; 0,35; 0,34-0,37	25-27; 25-27; 26; 25-27
4-16-4И	24	0,59; 0,59; 0,58; 0,58; 0,58	26-28; 27; 26-28
4-16Ar-4И	24	0,66
4-16-4К	24	0,53; 0,50-0,52; 0,53; 0,51	26-28; 27
4-16Ar-4	24	0,34
4-16Ar-4К	24	0,59; 0,53	34
4-24-4	32	0,37-0,39; 0,34	29
4-24-4К	32	0,55
4-24-4И	32	0,61

Двухкамерные стеклопакеты

Формула	Толщина, мм	Сопротивление теплопередаче, м²·°C/Вт	Коэффициент звукоизоляции, дБ
4-6-4-6-4	24	0,42
4-6Ar-4-6Ar-4	24	0,44
4-8-4-8-4	28	0,48-0,50; 0,45; 0,49; 0,44	37-39; 38; 37-39
4-8Ar-4-8Ar-4	28	0,47
4-12-4-6-4	30	0,47; 0,47; 0,53-0,56	27-30; 29; 27-30
4-9-4-9-4	30	0,53-0,55	35-37
6-10-4-6-4	30	0,44; 0,44; 0,48-0,50	32-34; 33; 32-34
4-8-4-10-4	30	0,47	38-40
4-10-4-10-4	32	0,55-0,58; 0,47; 0,47; 0,53-0,55; 0,47; 0,54; 0,55-0,58	37-39; 37-39; 38; 37-39
4-10-4-10-4И	32	0,64; 0,64; 0,72	39
4-10-4-10-4К	32	0,58; 0,65	39
4-10Ar-4-10Ar-4	32	0,49
4-10Ar-4-10Ar-4И	32	0,71
4-12-4-12-4	36	0,57-0,59; 0,55-0,58; 0,49; 0,57; 0,55-0,58	37-39; 37-39; 39; 37-39;
4-12Ar-4-12Ar-4	36	0,52
6-10-4-6-4И	36	0,7	37-39
6-14-6-4-6К	36	0,7	37-39
6-14-6-6-4И	36	0,75	38
4-14-4-14-4	40	0,59-0,61	38-40
4-16-4-16-4	44	0,52; 0,52
4-16-4-16-4И	44	0,72
4-16-4-16-4К	44	0,65
4-16Ar-4-16Ar-4	44	0,55

Как видно из таблицы, для абсолютно одинаковых формул у разных производителей могут быть разные значения коэффициента сопротивления теплопередаче или звукоизоляции. Почему так — не знаю, это вопрос производителям, как они получали эти цифры.

Основная статья: окна.

Также обязательно прочитайте статью про стеклопакеты.

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.
Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.

Кристина (28.06.2013 11:21)
Добрый день!
Мне нехватает информации по 52 стеклопакету. Очень хочется узнать как теплопроводимость у стеклопакета с глубиной 52 мм

Дмитрий (29.06.2013 16:39)
Кристина, а какая формула у 52 стеклопакета? И в какой профиль он будет ставиться? Узнайте у производителя его теплопроводность.

Михаил (11.11.2013 12:08)
Добрый день! Для Московской области однокамерный стеклопакет 4-16-4 подходит или не выдержит морозов?

Дмитрий (11.11.2013 22:43)
Михаил, не подходит, хотя, конечно, не смертельно. Но в морозы -20 может даже конденсат замерзать на стекле внизу.

Евгений (19.03.2015 21:09)
Что такое И, К, Ar?

Игорь (12.10.2015 10:07)
ГОСТ 24866-99 до сих пор действующий.

Kolambadiok (18.04.2016 16:31)
спасибо. очень хороший
и полезный сайт.
удачииуспехавам.

Ирина (06.09.2016 12:15)
Добрый день! Заказала стеклопакет 6энэргоэффект-4-4, привезли 4-10Ar-4-10Ar-4. Хочу понять какое из них лучше для тепло и шумоизоляции?

Alexander (02.10.2016 22:04)
Сомнительны некоторые позиции в данной таблице.
Если брать 44 пакет 4-16-4-16-4 (коеф 0,52) а такой же задутый аргоном (коеф 0,55) камеры задуваются аргоном а сопротивление увеличивается только на 0,03 пункта.
Также в 44 пакете добавление всего одного И стекла увеличивает сопротивление на целых 0,2 пункта.

Дмитрий (05.12.2016 16:36)
> Сомнительны некоторые позиции
Нет, ничего сомнительного нет. Откуда взяты числа в таблице - написано в статье.

> Если брать 44 пакет 4-16-4-16-4 (коеф 0,52) а такой же задутый аргоном (коеф 0,55) камеры задуваются аргоном а сопротивление увеличивается только на 0,03 пункта.
Всё верно. Аргон не даёт значительного эффекта. Я про это написал в статье про стеклопакеты.

> Также в 44 пакете добавление всего одного И стекла увеличивает сопротивление на целых 0,2 пункта.
Именно. И-покрытие даёт отличный эффект.

> всего одного И стекла
Больше и не требуется. И-покрытие в стеклопакете нужно одно.

Yan Lumen (10.08.2018 09:50)
Теплопроводность в вертикальных газовых прослойках (стеклопакет) уменьшается с ростом зазора и выбором "более теплого" газа. С ростом т 0 до~10 мм конвективная составляющая увеличивается незначительно, а теплопроводность теплопередачей уменьшается незначительно. В общем остаётся ~ одинаковой. Далее с ростом от 10 до 16 мм конвективная составляющая становится меньше за счёт увеличения "турбулентности" , а теплопередачей снижается из за роста "толщины "газового слоя. С 16 до 20-25 мм теплопроводность слабо падает из за роста слоя и ~ неизменной конвективной составляющей.
Далее с 25 мм и до 300-500 мм все в основном зависит от конвекции, но за счёт слоя газа и инертности процессов при нормальных условиях теплопроводность можно считать неизменной что для 25 что для 500 мм.
Таким образом чтобы сделать тонкое окно работают с прослойками 10-24 мм. Причем тонкие прослойки ставят внутрь дома, а потолще снаружи чтобы уменьшить конвективную составляющую в "более теплой" прослойке. В наружной прослойке где улица и -25°© конвективная составляющая менее выражена и поэтому ее делают более толстой/ широкой.

Yan Lumen (10.08.2018 10:00)
По поводу "И"-стеол и "К"-стекол.
В новых пакетах делают два таких стекла. Одно наружные другое внутреннее (обычно в двухкамерных пакетах).
Внутреннее не выпускает ИК тепло наружу зимой, а наружные "И"-стекло не пускает летнее ИК тепло в дом.
Так зарубежные буржуины экономят на отоплении и кондиционировании.

Yan Lumen (10.08.2018 10:25)
По шумоизоляции.
Делают стекла в пакете разной толщины для ухода от резонансных процессов и также разные по ширине прослойки газа (межстекольные рамки разной ширины). Часто делают армирование стекол, что делает их"прочнее" и безопаснее, а также помогает уходить от резонансных процессов.
По рамам.
Современные рамы 5-8 камер, ширина 70-90 мм и более, сопротивление теплопередаче R~1-1,25 [м^2•°©/Вт].

Александр (19.07.2019 22:18)
Очень толково. Спасибо.

Николай (18.09.2019 12:06)
Можно узнать примерное сопротивление теплопередаче стекла 6И.зак.-14ар-4М-16ар-4.4И?

Владимир (04.02.2022 15:41)
Добрый день, старые стеклопакеты стоят с такой формулой 4CGS-24-4И, насколько я понимаю внешнее стекло солар солнцеотталкивающее а внутреннее энергосберегающее, так?
Подскажите если мы установим двухкамерные стеклопакеты «4CGSolar-10-4-10-4ClimaGuard», насколько они будут в таком случае эффективнее старых, или в такой ситуации разница будет незначительная?
